真空过滤机的知识及检修。

一、概述

　　固定室带式真空过滤机也称橡胶带式真空过滤机。在引进、吸收、消化国外同类产品技术基础上，针对橡胶带式过滤机的具体特点研制的一种新型、高效、连续操作的固液分离设备。橡胶带式真空过滤机（以下称胶带式过滤机）采用了固定真空盒，胶带在真空盒上移动，真空盒与胶带间构成运动密封的结构型式。　与移动室式真空过滤机相比，克服了移动室式带滤机工作一个行程都要卸掉真空，能耗较高的弱点。实现了真正意义上的连续运行、连续过滤。生产过程的过滤、洗涤、卸渣、滤布清洗随胶带的运行可依次，从而过滤效率得到提高，能耗下降。胶带式过滤机真空盒和胶带间设计一环形磨擦带并以水密封，密封水既可作密封装置的润滑剂又可作为冷却剂，形成一个非常有效的真空密封。

　　在胶带的支承方式上采用气垫式支承或水膜支承，胶带漂浮在气垫上或者液膜上，可以有效减小胶带运行的摩擦阻力。在整体的结构上采用可拆式框架结构，确保了环形胶带的安装维护和整个设备保养的顺利进行实践证明胶带过滤机具有过滤效率高、生产能力大、洗涤效果好、应用范围广、操作简单、运行平稳、维护保养方便等优点。

　　二、结构原理及主要特点

　　1．工作原理

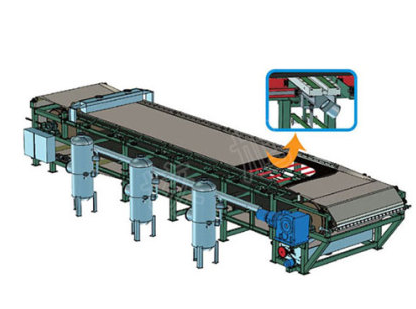

　　胶带式过滤机由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。它是充分利用物料重力和真空吸力实现固液分离的高效设备，它的工作原理如下：

　　环形胶带由电机经减速拖动连续运行，滤布铺敷在胶带上与之同步运行。胶带与真空室滑动接触（真空室与胶带间有环形磨擦带并通入水形成水密封），当真空室接通真空系统时，在胶带上形成真空抽滤区；料浆由布料器均匀地布在滤布上，在真空的作用下，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗粒被截留而形式滤饼；进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼洗涤区、吸干区；最后滤布与胶带分开，在卸滤饼辊处将滤饼卸出；卸除滤饼的滤布经清洗后获得再生；再经过一组支承辊和纠偏装置后重新进入过滤区。

　　2．结构特点

　　环形胶带采用伸缩性能良好的波浪形裙边与平胶带粘接结构，造价低、寿命长。且裙边可更换。

　　真空箱和胶带间设有环形摩擦带并以水密封、润滑、冷却，真空密封可靠，环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷

　　胶带采用气垫式或者水膜支承，胶带漂浮在气垫或者水膜上，减少了运行阻力，有利于延长胶带的使用寿命。

　　胶带支承滤布、承受真空吸力及传递功率和承受重量，并在真空箱上滑动，滤布不与真空箱接触，滤布的使用寿命较长。

　　实现了连续运行、连续过滤、洗涤等作业，可以维持稳定的真空度，降低滤饼的含水量且有利于稳定操作工艺条件。

　　易损件少，故障率低，长期连续稳定运行可靠，处理量大。

　　三、型号说明与基本参数

　　型号表示方法采用字母和数字编组方法。即DU—13M2/1300。

　　其中DU表示固定室式带式过滤机。13M2-表示过滤面积即为有效过滤宽度×过滤长度。1300-表示有效过滤宽度mm。

　　目前定型的有效过滤宽度有1300mm,1800mm,2000mm,2500mm,2800mm,五个系列，型号及规格参数表附后。

　　其中每个系列有不同面积，若干种规格（以两米过滤长度增减）同一系列机身的宽度是一样的，同一系列的不同规格其长度是不同的，同一系列面积越大过滤能力愈强，同一系列不同面积的滤机主要是为了满足以下几方面要求：

　　（1）处理量要求，增大面积（即增加有效过滤长度）可以通过提高速度（可保持一定过

　　滤时间）增加处理量。

　　（2）适应不同分离工艺的要求，由于各物料的过滤性能差距很大，对分离要求也不相同，在工艺上表现为对抽滤洗涤，吸干等过程的时间分配都有不同要求；所以将集液系统根据需要进行分段隔离。控制一定的过滤长度。再通过调节胶带速度，便能满足工艺要求。

　　（3）除常用规格外还可以根据要求按等差关系（以两面米为单元）增长过滤长度；增加过滤面积。

　　1、主要部件介绍

　　（1）橡胶滤带

　　采用带有裙边环形橡胶滤带，以防料液从两侧流出；裙边采用组合结构即波形裙边与平行胶带粘合而成。这种结构裙边伸缩性好，可以避免裙边经过辊筒改向破裂，且可有效防止料浆跑漏。橡胶滤带的上部构造为中间一排排水沟槽。作为排水液带。沟槽中部有排液沟槽，橡胶滤带是胶带过滤机关键部件；其寿命长短一般取决于橡胶材质的选择和现场的维护保养。因此确定橡胶滤带材质根据物料的性质确定。现场安装时必须先安装平形胶带，使其运行正常后才粘结波纹裙边。且设备运行时必须保证胶带的清洁减缓橡胶老化。延长胶带使用寿命，必须注意的是对橡胶有强烈腐蚀的物料不宜采用带式过滤

　　（2）真空盒

　　真空盒是排液胶带底面滤液的汇集处。其中心线应与排液带及中心排孔的中心线相重合。真空盒断面呈V形，材质采用耐腐蚀材料制成。过滤机运行时，真空盒固定不动。胶带在上面运行，真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。在真空箱与运行胶带间设计有一环形磨擦带；并以水进行密封（磨擦带在真空盒上的磨擦块上随胶带运行），水既可作为密封装置的润滑剂又可作冷却剂，形成非常有效的真空密封；环形磨擦带随胶带一起运动，使水平胶带不受摩损。环形磨擦带在滑块上运行尽管有水润滑但仍有磨损，一定时间后需要更换，为了便于更换磨擦带，环形磨擦带设计成可更换结构，真空盒也设计了一套升降机构；使其更换时真空盒处于低位，有利于更换磨擦带的方便快捷。

　　（3）加料装置

　　采用折板式加料斗，使料浆均布在滤带上，安装时要注意：

　　①应该在加料口上加装阀门来控制加料速度；

　　②加料方向应向后，这样可以充分利用真空区形成自然沉降区，避免破坏滤饼，提高过滤的速率和质量。

　　③加料装置出厂时已经试验调试好，能满足大多数物料布料均匀的要求，但对某些特殊物料（液固比、比重差异较大），会出现布料稍不均匀，可以在加料斗上增加导向筋。

　　（4）洗涤装置

　　用于加洗涤液，一般有两种形式：

　　①淋洗装置用于需要用液柱置换法进行洗涤的场合，其结构采用溢流堰的锯齿栅（一般以此供货），安装时必须保持淋洗装置与滤带横向水平，以各锯齿口中能均匀溢水为准，保证洗涤水均布于滤饼表面，调整好后固定，不要晃动，注意安装位置不易过高，以免冲坏滤饼；

　　②喷淋装置：用于采用喷射翻动法进行洗涤的场合，可以根据要求供货。洗涤液需要一定压力，喷射出来的洗涤液呈平面扇形，安装时喷嘴距离滤饼100mm，喷射方向应调节一致。

　　以上两种形式可混合搭配使用。

　　（5）驱动轮

　　驱动轮是驱动胶带运行的主动轮，由钢质滚筒外包耐酸橡胶制成，由变频调速器控制经电机驱动（可在0-50Hz范围内调整），减速器减速后低速转动，或由变频调速器经行星摆线针轮减速机减速，籍已经张紧的胶带与橡胶层之间的摩擦力，带动胶带、滤布连续移动，在滤布转向处排卸滤饼。

　　驱动轮的转速应根据所需要的转速加以调节，带滤机在出厂时，为了适应广泛用途其调速范围较大，而对于某一种料浆，带滤机使用的调速范围不会太大，如果在成熟确定的工艺条件下实际使用时，电机长期处于较低速度的情况下，会影响电机的寿命。要改善这一状况，根据自己的具体需要，更换合适传动比的减速机，使电机在较佳的转速状态下运转。

　　驱动轮的运转必须注意以下事项：

　　①为了防止胶带与驱动轮打滑，一方面要将胶带张紧，另一方面驱动轮的表面必须保持清洁,不允许沾染杂物，尤其细小颗粒状固体物，这样可以延长胶布的使用寿命。这需要操作者细心加以调节。

　　②驱动轮的表面圆柱线应与从动辊平行。有时胶带经常向固定一侧跑偏时，一方面可以调节细调拉紧装置使胶带二边松紧大体相同；另一方面也可以检查驱动轮是否与机架中心垂直，调整驱动轮与机架中心的垂直度也可以起到对胶带防偏作用。

　　（6）刮刀装置

　　滤带连同上面已经吸干的滤饼脱离胶带继续向前移动，当运行到卸料轮处时，因其曲率变大（曲率半径变小）使滤饼较易剥离滤带，再用薄板型刮刀或钢丝刮刀将滤饼剥离排卸。刮刀用聚丙稀（或硬聚乙稀）加工成形，具有耐磨、富有弹性的优点。

　　一般滤饼的排卸在一定干燥程度下是比较容易的，但是在滤饼含湿量太高的情况下是很难用干法卸料的，在这种情况下可以增加滤盘吸干区长度，延长吸抽滤时间等方法将滤饼吸干，这在带滤机上可以很方便做到。安装刮刀必须注意：

　　①调节刮刀装置两边的安装位置，使其压住滤布而刮刀则均匀地距离滤带0.3-0.5mm，使刮刀不直接接触滤带，又能刮卸滤饼，这样可以延长滤布使用寿命。

　　②两边的配重压力不要得过大以滤布搭接处通过刮刀时能够弹出（且能弹回）不卡住滤布为准。

　　（7）自动纠偏装置

　　它由纠偏辊、纠偏气缸（双活塞杆气缸）、二位五通电控滑阀和感应开关等组成。它的作用就是纠正滤布跑偏，其原理是通过改变纠偏辊的角度来达到纠正滤布跑偏的。工作原理如下：

　　当滤带处于中间位置时，滤布不与拨杆接触；感应开关无感应信号输出，此时二位五通阀Ⅰ、Ⅱ均由A输出压缩空气使气缸Ⅰ活塞杆缩回，纠偏辊如图示与滤布垂直。

　　②当滤带向接近开关Ⅰ方向跑偏时，滤布触动拨杆使感应板接近开关Ⅰ，当达到感应距离时，接近开关输出信号，使二位五通阀Ⅰ通电换向，二位五通阀ⅠB输出压缩空气，A排空；气缸Ⅰ活塞杆缩回；此时纠偏辊如图示偏转一定角度，在图示纠偏辊作用下，滤布的跑偏迅速纠正，向接近开关Ⅱ方向移动；当到达中间位置时，接近开关Ⅰ感应信号消失，气缸Ⅰ又重新回到图一状态

　　③当滤布向接近开关Ⅱ方向跑偏时，滤布触动拨杆使感应板接近开关Ⅱ，当达到感应距离时，接近开关Ⅱ输出信号，使二位五通阀Ⅱ通电换向，二位五通阀ⅡB输出压缩空气，A排空；气缸Ⅱ活塞杆伸出；此时纠偏辊如图示偏转一定角度，在图示纠偏辊作用下，滤布的跑偏迅速纠正，向接近开关Ⅰ方向移动；当到达中间位置时，接近开关Ⅱ感应信号消失，气缸Ⅱ又重新回到图一状态。

　　滤布跑偏是在所难免的，这是由于连接滤带时难免有松紧、长短，各改向辊存在平行误差等因素影响，虽然调节改向辊（范围有限）能纠正滤布向一侧跑偏的现象，但对于发生在瞬间的不稳定跑偏（工艺上参数的变化、布料等引起的），则必须由纠偏装置来纠正；因此，自动纠偏装置是带滤机非常重要的部件。操作时应注意：

　　①必须注意纠偏辊的偏转方向是否正确及接近开关感应信号与二位五通阀的对应关系，否则，不但不能起到纠偏作用还会使滤布更加跑偏。

　　②自动纠偏装置是保证带滤机正常运行的重要部件；因此在设备运行前必须检查自动纠偏装置功能是否正常，不正常情况下不能开机，排除故障后方可开机。

　　③自动纠偏装置工作压力不宜过高，一般为0.15-0.25MPa左右，以能推动纠偏辊为准，太高的压力会使纠偏辊偏转速度太快且噪声太大。

　　④对于滤带朝一固定侧跑偏的现象，不能以固定纠偏辊偏转一定角度来纠正（必须调整改向辊等）否则，会使接近开关、电磁阀线圈长时间通电影响寿命，影响正常纠偏功能。

　　⑤必须保证纠偏辊滑道的清洁，经常清理滑道异物，加少量润滑

　　（8）洗涤装置

　　用以清洗卸渣后的滤布和胶带，通过前后二次压力水的冲刷，使滤带每经过一次过滤，卸渣后都得到再生性的清洗，从而保证获得较好的过滤速率和滤带使用周期，安装使用清洗箱时注意以下事项：

　　①压力水冲刷正好在滚刷前后，接管时要注意不要使冲刷管角度变动，并注意角度的调整。

　　②在开车加料前要先检查喷水是否正常，正常才能加料，如有故障要排除后才能加料。

　　③在停止加料，滤布洗完后，需继续刷滤布若干圈，待滤布阻力降100mmHg左右才能最后停止洗刷箱的运行而停车。

　　滤带不能有效再生，没有洗刷干净，会在滚筒上逐渐粘上滤渣，造成滤布打皱和严重跑偏，滤布也会很快严重堵塞，过滤速率很快下降，滤饼含湿量增加，排卸更为困难，也更难洗清滤带，如此形成恶性循环，致使不能正常运行，所以必须注意清洗装置的运行工作情况，在整个操作过程中，要经常检查滤带是否洗净。

　　洗刷下来的水，尚有少量固体（滤渣）如滤饼价格昂贵或不宜存放，可用水泵抽出洗液返浇在滤饼上来回收

　　（9）电、气控柜

　　胶带过滤机的控制包括电控系统和气控系统两部分；电控系统应用了变频调速器先进控制元件，整个系统控制稳定可靠；但因变频器是新兴的控制器件，一定要详细阅读随机说明书后，按规定进行操作、维护、保养。变频调速器主要是用于控制主电机，接线可按图接线；有关其它注意事项，请详细阅读随机配备的变频器说明书。

　　气控系统是比较简单的，供货时备有原理图、控制管线布置图，接管时可按图进行。具体布置情况如下：压缩空气进入气控柜后，依次和球阀、气源处理三联体（包括分水器、调压阀、油雾器）相接，然后接二位五通单电控滑阀。二位五通单电控阀是控制自动纠偏装置的，气源三联体中油水分离器的作用是净化压缩空气，除去压缩空气中的水份及不干净的油，以免以后的元件受到锈蚀，油水分离器在使用若干时间后，要打开底部的开关将分离出来的水放掉，油雾器中加入干净机油，略为打开一点，使压缩空气经过时带去少量的油，用以润滑在此以后的气动元件。油用完后要及时补充加入。

　　气动元件、气缸等都是高精度的元件，压缩空气的质量好坏都将影响其寿命和性能的稳定性与可靠性。因此建议用户在压缩空气进入气控柜之前装上油水分离装置，以提高压缩空气质量。气控阀操作必须注意以下事项：

　　①修气缸、气路管道、气控元件时，要先切断压力气源。

　　②控制柜在停车时期要关好锁上，以确保安全。

　　（10）真空平衡排液罐

　　真空自动排液罐由一个分隔为上下两腔的筒体，封头，气液进出口，内外排液阀，大气切换阀和真空切换阀及液位计等组成。

　　四、开机

　  1、开机前的准备

　　a.确认设备、电气、仪表安装调试都已完成；

　　b.检查所有的润滑点润滑状况良好；

　　c.检查仪表空气、压缩空气、脱盐水、新鲜水供应正常；

　　d.检查刮刀位置是否合适，系统联接正常。

　　2、启动真空过滤机

　　a.打开气动控制柜气源，检查无泄漏点，测试滤布纠偏装置及各阀门动作正常；

　　b.投用真空盒密封水，调整好各气控压力，张紧滤布；

　　c.启动过滤机主电机，检查滤带速度正常，投用滤布、胶带清洗系统；

　　d.给自动纠偏装置送气，按表调整压力，手控操作检查部件是否动作正常；

　　e.确认真空泵运行正常，打开各排液罐真空阀，检查系统真空度正常；

　　f.确认沉降槽底流泵运行正常，缓慢打开进料阀，过滤机正常运行；

　　g.调整加料量和气动操作压力至合适。

　　3、停真空过滤机

　　a.停止加料，同时逐渐降低气动操作压力，减少洗涤液直至停加；

　　b.待滤带上完全无料后，继续空载运行数周，洗刷滤带；

　　c.关闭真空阀，停洗刷电机，停主电机；

　　d.停关闭真空盒密封水，松弛滤布；

　　e.全部气缸活塞杆缩回，停控制柜气源；

　　f.清理现场。

　　4、运行注意事项

　　a.随时根据工艺要求控制料浆、洗涤液及洗刷水；

　　b.控制带速、滤饼厚度、含湿量及卸渣情况，保持其正常；

　　c.控制滤带的再生、防皱、纠偏情况，保持其正常；

　　d.检查排液罐的排液情况，保持其正常；

　　e.检查气压、真空度保持其正常。
