水平真空带式过滤机工作原理[图文结合介绍]

时间:2020-06-23     作者:湖州核旭机械【原创】   阅读

水平真空带式过滤机也称橡胶带式真空过滤机,设备采用了固定真空盒,胶带在真空盒上移动,真空盒与胶带间构成运动密封的结构型式;生产过程的过滤、洗涤、卸渣、滤布清洗随胶带的运行可依次完成;水平真空带式过滤机真空盒和胶带间设计一环形磨擦带并以水密封,密封水既可作密封装置的润滑剂又可作为形成一个非常的真空密封;在胶带的支承方式上采用气垫式支承或水膜支承,胶带漂浮在气垫上或者液膜上,可以减小胶带运行的摩擦阻力。


  水平真空带式过滤机的结构有橡胶滤带、真空室、驱动辊、胶带支承台、进料斗、滤布调偏装置、驱动装置、滤布洗涤装置、机架等部件组成。水平真空带式过滤机充分利用物料重力和真空吸力实现固液分离的设备。

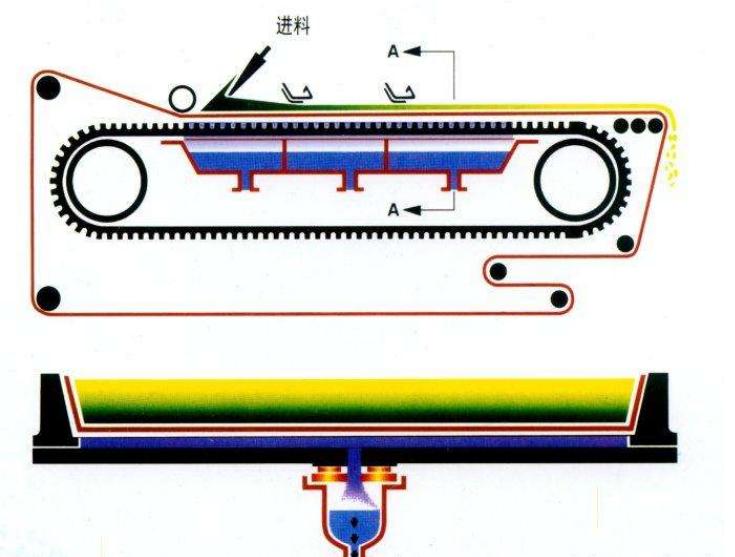

 水平真空带式过滤机工作原理图





  水平真空带式过滤机的工作原理:环形胶带由电机经减速拖动连续运行,滤布铺敷在胶带上与之同步运行。胶带与真空室滑动接触(真空室与胶带间有环形磨擦带并通入水形成水密封),当真空室接通真空系统时,在胶带上形成真空抽滤区;料浆由布料器均匀地布在滤布上,在真空的作用下,滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室,固体颗粒被截留而形式滤饼;进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼洗涤区、吸干区;滤布与胶带分开,在卸滤饼辊处将滤饼卸出;卸除滤饼的滤布经清洗后获得;再经过一组支承辊和纠偏装置后重新进入过滤区。
