核旭机械知识小课堂——真空皮带脱水机的主要部件有哪些?

时间:2019-08-08     作者:核旭机械【原创】

       真空皮带脱水机是利用真空抽取滤液使真空皮带脱水机达到真空脱水的现象,滤液被抽吸之后就会被直接送入到真空皮带脱水机的滤布之上,滤布是要经过一条重型橡胶皮带来进行传送的,下面就跟小编一起来看看真空皮带脱水机的主要部件有哪些?

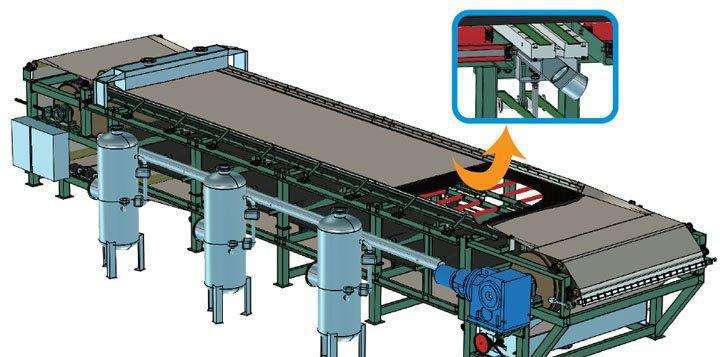

真空皮带脱水机


  真空皮带脱水机组成架构简介:

  1、真空皮带脱水机:机架

  机架是由型钢焊接而成的喷有防腐漆的框架,用螺栓或焊接连接。机架具有足够的强度和刚度以承载皮带和运送浆液,以及在启动和运转时的扭矩。

  2.真空皮带脱水机:辊筒

  主动辊与从动辊均为大的碳钢包胶辊,直径相同。主动辊为传动辊,与驱动装置连接,也称作驱动辊。从动辊也称作张紧辊。从动辊上装有张紧装置便于皮带的纠偏和张紧。主动辊及从动辊为鼓形结构,可自动纠偏皮带。

  滤布及皮带的支撑辊筒为小的碳钢包胶辊、不锈钢辊、碳钢外套PP辊。

  真空皮带脱水机:驱动装置

  真空皮带脱水机驱动装置由一个交流变频电机和减速箱构成。减速箱通过联轴器与主动辊轴相连接。

  3真空皮带脱水机:滤布

  石膏浆液在负压的作用下通过滤布实现固液分离,滤布与滤饼脱离后,经2组喷淋管的冲洗得到重生。滤布运行时有一个气动的纠偏系统。 张紧是靠一个重力张紧装置来实现的。滤布与浆液接触面光滑,与橡胶皮带接触面粗糙,以增加摩察力。


真空皮带脱水机


  4.真空皮带脱水机:橡胶带

  橡胶带(亦称皮带)是滤布的基本支撑及运行系统,橡胶带与滤布之间依靠摩擦力带动滤布同步运行。橡胶带在与运行方向垂直的表面上开出等间距的凹槽。在皮带中心由排水孔穿过每个排水凹槽,滤液通过这些孔被吸入真空槽。 橡胶带采用无裙边设计 ,从而没有了裙边因反复拉伸与收缩造成的疲劳破坏,并可减小驱动功率。

  5.真空皮带脱水机:加料器

  由浆液分配管、导流板、平铺板及多孔板所组成,其作用是均匀地将浆液分配到滤布上。

  PP(聚丙烯)材质的特点:

  ①.使用温度30~ 120度;

  ②耐热性能较好,可在100度长期使用, 如果无外力在150度也不变形;

  ③.除浓硫酸浓硝酸外, 对一般的酸碱介质都很稳定。

  6.真空皮带脱水机:真空箱

  真空箱由超高分子聚乙烯材质的真空室及PP材质的真空腔制成。摩擦带在真空室上滑动,二者靠水来润滑及密封。真空腔装有大口径的软管与真空总管相连,然后再与气液分离器连接。


真空皮带脱水机


  7.真空皮带脱水机:皮带浮动板

  皮带浮动板是由碳钢材质的滑板支撑及超高分子聚乙烯材质的滑板组成,润滑水通过滑板上的孔进入滑板与皮带之间,承托及润滑橡胶皮带。使皮带在较小的摩擦力下平稳地运行。

  8.真空皮带脱水机:滤布的纠偏

  滤布的纠偏系统是一个气动的控制系统。系统由一-只挡板臂和动控制阀、气囊及包有橡胶的纠偏辊组成。档臂总是和滤布接触在一起,由它的转动来控制气动控制阀,使两端气囊一端进气, -端放气。

  滤布的纠偏(滤布的往复运动)由纠偏辊完成,被安装固定在框架的一端使用自调心的轴承座,与气囊连接的另-端会自 动移动纠正滤布的跑偏。限位开关将被安装在机架两侧,当滤布的严重跑偏时会挤压限位开关,使真空皮带脱水机停止运行。

  以上就是关于真空皮带脱水机的主要部件的相关情况,要想了解更多关于真空皮带脱水机的内容,记得关注本站哦!
